Cadena de Acero Inoxidable de Topo Plano
Desde la década de 1980, la empresa Hengjiu Corporation, a través de su filial Huangshan Chain Company, ha estado desarrollando y comercializando cadenas de acero inoxidable de topo plano; posteriormente, amplió su línea de productos a cadenas plásticas, redes de cadenas, ruedas dentadas y accesorios relacionados. Con la confianza y el apoyo de nuestros clientes, después de 40 años de investigación y práctica, hemos logrado algunos resultados. Nuestra tecnología de procesos de fabricación y equipos están a la vanguardia de los estándares del mercado y se están utilizando como referencia para la elaboración de la norma nacional GB/T4140 "Cadenas de topo plano y ruedas dentadas para transportadores". Somos la unidad principal que redactó esta norma nacional.
El centro de pruebas de la empresa está equipado con un espectrómetro de lectura directa, un probador de dureza Brinell, un probador de dureza micro-Vickers, un microscopio metalográfico, un probador de rugosidad de superficie, un probador de sal, un probador de fatiga, un probador de impacto, entre otros. Ofrece capacidades completas de inspección y prueba para los productos de cadenas de topo plano. La empresa también ha desarrollado una serie de equipos especializados con derechos de propiedad intelectual completos. La serie de productos está completamente equipada, y la capacidad de producción mensual ha superado los 1,5 millones de piezas.

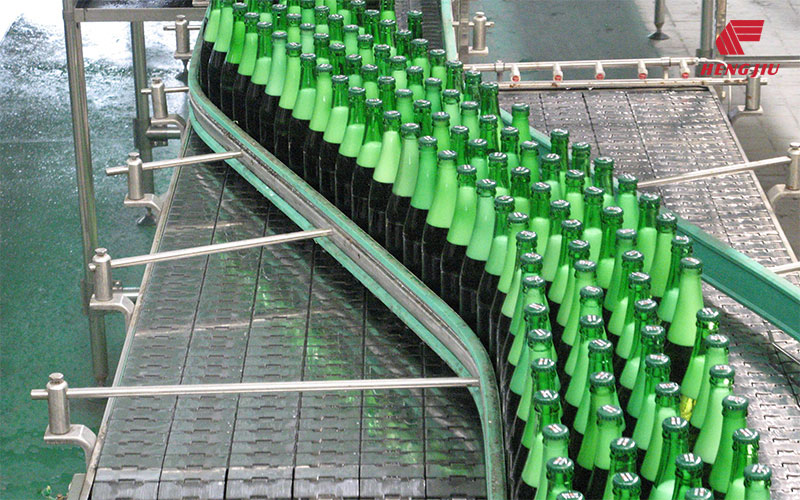

Basado en el catálogo de productos de cerveza y bebidas de Huangshan Chain.

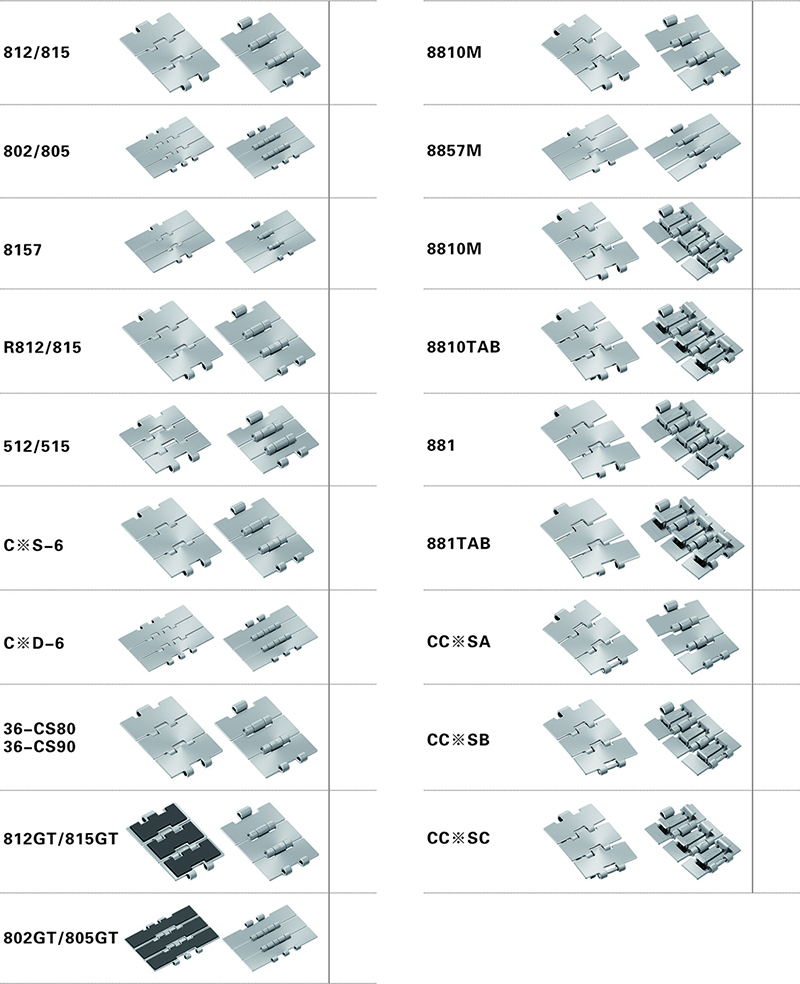

Existen más de 60 especificaciones de cadenas de acero inoxidable de topo plano, y su selección debe basarse en las condiciones de trabajo del transportador. Los factores que deben tenerse en cuenta incluyen, pero no se limitan a, las características de los productos, los requisitos del entorno para los productos, la capacidad de carga, la velocidad de la cadena, el coeficiente de fricción entre la cadena y la guía, la distancia entre el motor y las ruedas motrices, las condiciones de lubricación, la temperatura, etc. Bajo buenas condiciones de lubricación, la velocidad de la línea de transmisión de la cadena de topo plano puede alcanzar hasta 120 m/min.
El rendimiento técnico de la cadena de topo plano de acero inoxidable depende principalmente de sus materias primas y del nivel tecnológico del proceso de fabricación. Las características de los diferentes materiales metálicos determinan el entorno y las condiciones de trabajo aplicables para los productos de cadenas de topo plano. Actualmente, hay cuatro tipos de materiales para las cadenas de las cuales se puede elegir: AISI 420, AISI 430, AISI 304 y acero especial de cromo-níquel. Los materiales para los pasadores son AISI 420, AISI 431 y AISI 304. Entre ellos, la cadena AISI 420 con pasador AISI 420, la cadena AISI 430 y el acero especial de cromo-níquel con pasador AISI 431, y la cadena AISI 304 con pasador AISI 431 o AISI 304 representan cinco métodos de ensamblaje basados en la combinación de materiales.
| Materiales de las Cadenas | AISI 420 |
AISI 430 |
AISI 304 | AISI 304 | Acero Especial de Cromo-Níquel |
| Materiales de los Pasadores | AISI 420 | AISI 431 | AISI 431 | AISI 304 | AISI 431 |
Resistencia de la Cadena
La resistencia de la cadena de topo plano se define por la resistencia real al rendimiento de la cadena, basándose en el funcionamiento confiable de la cadena de estructura de bucle abierto y la elongación de falla no superior al 3% de la longitud nominal de la cadena.

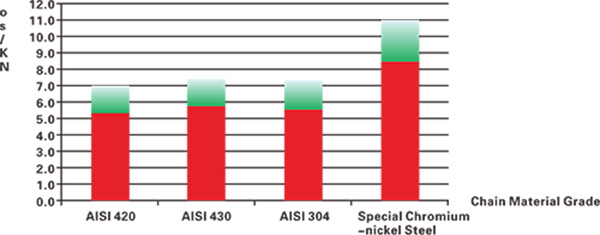

Tomando como ejemplo las cadenas de topo plano de un solo eslabón 38.1*82.6, la resistencia al rendimiento (zona verde) de las cadenas con diferentes materiales se muestra en el siguiente gráfico.

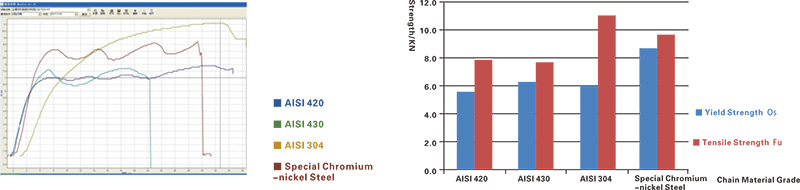

A continuación, se presentan los datos de prueba de las cadenas de topo plano 38.1*82.6 producidas en marzo de 2017, utilizando una máquina universal de prueba de materiales de 300 toneladas.
Resistencia al Desgaste de las Cadenas
La resistencia al desgaste de la cadena depende principalmente de la dureza superficial y la rugosidad de la cadena.

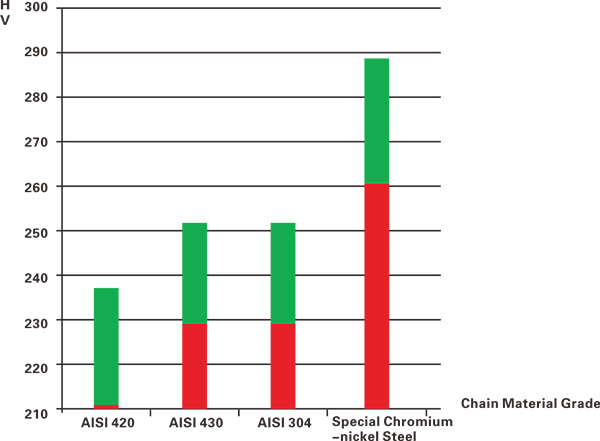

El rango de dureza superficial (zona verde) de las cadenas de topo plano con diferentes materiales se muestra en el siguiente gráfico.
Rugosidad Superficial de las Cadenas
La suavidad superficial de la cadena se determina generalmente por el valor Ra de la desviación media aritmética del contorno.

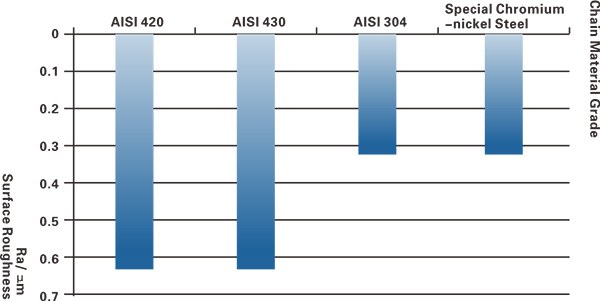

La rugosidad máxima superficial de las cadenas de topo plano con diferentes materiales es la siguiente.
Estabilidad del Rendimiento de la Cadena

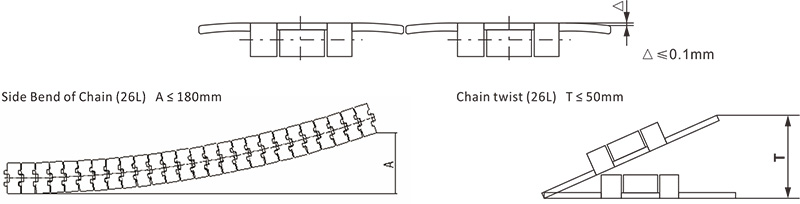

Para la cadena en sí, la forma y suavidad de la superficie de la cadena, la flexión lateral y torsión de la cadena, y la brecha entre la cadena y el eje del pasador están relacionados con muchos factores.

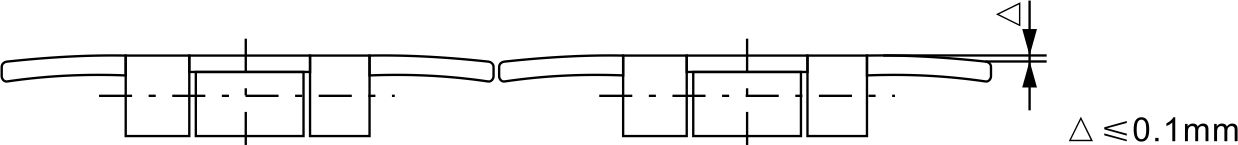

Tomando como ejemplo las cadenas de topo plano 38.1*82.6 de un solo eslabón, se expone el control de este índice de calidad en la fábrica. La forma de la cadena es adecuada para el movimiento transversal de objetos entre múltiples cadenas.
Este enfoque garantiza la calidad de la cadena en cuanto a su resistencia, desgaste y estabilidad en condiciones de operación exigentes.
Resistencia a la Corrosión de las Cadenas
La prueba realizada con la máquina de prueba de rocío salino JW-60-SS es consistente con las condiciones de prueba de rocío salino neutro según la norma GB/T 10125 "Prueba de corrosión en atmósfera artificial mediante rocío salino".

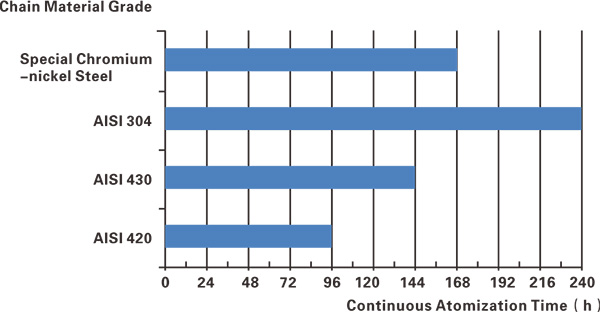

El tiempo de atomización continua hasta el primer fenómeno de picado para las cadenas de topo plano de diferentes materiales es el siguiente:
Gráfico: NSS
Este gráfico proporciona información clave sobre la resistencia a la corrosión de las cadenas de topo plano fabricadas con diferentes materiales, reflejando la durabilidad en condiciones de exposición a ambientes salinos.
